DFT成功助力安徽省计生委信息化建设

一、项目背景
        安徽既是人口大省,也是流动人口大省,其中外出务工的农民工群体始终处在时间、空间及身份的“三维”变动之中,这种随时发生的“三维”变动,造成了该省农民工信息始终处在“三不”状态,即不确定性、不准确性、不及时性。为及时、准确掌握全省农民工的计划生育信息,扎实做好计划生育管理服务工作,2009年,安徽省在着力推进流动人口省内“一盘棋”和区域“一盘棋”格局的同时,采取六项举措扎实抓好农民工的计划生育服务管理工作。
1、建立信息网络平台,为农民工提供简便、快捷、高效的服务管理。
2、明确双向管理责任,实现农民工从流出到流入的全程服务管理。
3、建立互动联动机制,积极拓展区域“一盘棋”协作交流。
4、落实均等公平服务,最大限度地保障农民工的合法权益。
5、实行孕环情况网上交验,着力推进便民服务优质化。
6、积极改革《婚育证明》查验和发放改革,实现便民高效。
        安徽省人口计生委信息中心数据集中存储容灾项目主要建立在全员人口信息管理系统和PADIS系统应用基础上的信息化应用项目。通过该项目的实施,力求做到五个覆盖,即覆盖城市、农村地区;覆盖常住及流动人口;覆盖育龄人口和非育龄人口;覆盖所有地面建筑;覆盖计划生育综合治理部门,真正实现“地不漏房、房不漏户、户不漏人、人不漏项”的全员人口社会事务管理新模式。
二、需求分析
        由于早期对数据中心IT基础架构缺乏长远规划,安徽人口计生委信息中心现有的应用系统大都运行在单台服务器之上,一旦服务器出现各类软、硬件故障,相关业务系统将无法运行。为改变现状,需在现有应用系统数据存储方式的基础上,根据应用系统和数据的重要程度,建设集中存储系统,并在此基础上逐步建设应用系统集群,提高各应用系统的高可用性。同时由于安徽人口计生委早期的数据分散存储在各自服务器中,数据分散存储给管理和数据保护带来困难,对数据安全是一种极大的危害。
        安徽省人口计生委应用系统的重要性不言而喻,数据安全和业务持续运行是安徽人口计生委当前的首要任务。但现实中硬件故障、软件故障及人为的误操作都可能造成数据的丢失,数据丢失后的损失不可估量。为保证数据完整性、安全性及应用系统7*24小时持续运行,容灾备份系统建设必不要可少。考虑到近几年水灾、火灾、地震等不可预知的自然灾害频繁发生,本地容灾也无法确保数据的安全,同时也考虑综合建设成本等因素,安徽人口计生委利用现有的省人口计生委机房建设同城灾备系统,通过该系统同步镜像数据到同城灾备中心,确保数据的安全和应用系统的持续运行。
数据中心的建设目标:
1、构建先进的SAN存储网,实现数据集中存储管理。
2、构建可扩展的跨平台存储系统,以满足不同应用数据的不断增长,允许新的应用系统能自由地加入到该存储系统中。
3、关键应用系统建设成高可用的集群系统,防止单点故障,以保证业务系统7*24小时持续运行。
4、构建一个更为高效,快速的综合应用系统,满足不断增长的数据业务系统。
5、构建一个安全,易维护的数据备份系统,避免系统数据因人为误操作,病毒入侵,黑客攻击,自然灾害等造成的数据丢失,同时建设远程数据容灾备份系统。
三、解决方案

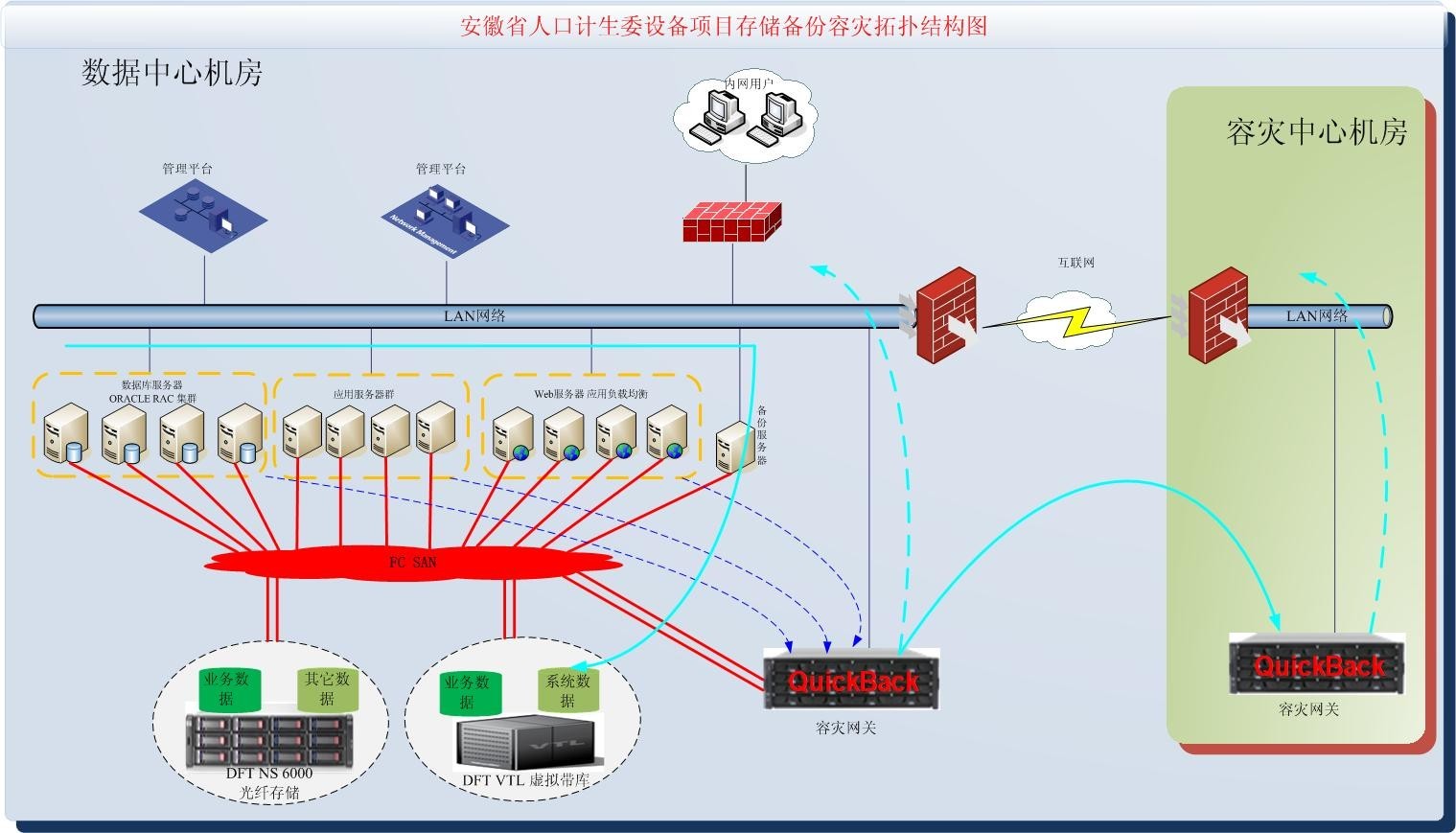

方案拓扑图

        根据目前安徽省人口计生委设备项目建设需求和相关应用,本次方案为安徽省人口计生委设备项目中心机房配置一台DFT NS-U6000统一存储磁盘阵列来满足安徽省人口计生委设备项目数据集中存储需求。
本次服务器系统通过光纤交换机与存储连接,4台ORACLE数据库服务器通过RAC 做数据库集群;在安徽省人口计生委设备项目中心机房配置一台DFT VTL-16 虚拟磁带库实现数据快速备份和恢复;并为安徽省计生委全员人口管理系统配置2台DFT QuickBack应急容灾网关设备产品来满足安徽省人口计生委设备项目中的数据容灾需求,两台容灾网关设备通过互联网按照设定的策略自动将数据同步镜像到远端的灾备中心的存储设备中,使各业务系统在不受影响的情况下实现数据的同城灾备。
硬件配置:
        配置一台高性能的FC SAN DFT NS-U6000统一存储;统一存储U6000、ORACLE数据库服务器分别接入FC SAN网络中,组成全冗余FC SAN 架构;
        配置一套DFT VTL-16虚拟化磁带库,通过光纤直接连接到FC SAN网络,通过备份软件实现LAN Free数据备份。
        配置2台QuickBack容灾网关用于同城远程容灾。
四、方案实施效果
        集中存储(DFT U6000)实施效果:
        NS-U6000统一存储平台能提供FC SAN、IP SAN和NAS服务,FC SAN为ORACEL应用集群提供高I/0读写性能。IP SAN为未来非关键业务提供高性价比存储硬盘、NAS则为其它业务提供大容量存储容间,满足了安徽人口计生委多变业务应用服务需求。同时NS-U6000最大支持448块硬盘且支持FC、SAS、SATA三种硬盘混插,采用2T的硬盘时,最大容量896TB,扩展简单、方便快捷,极大的满足了安徽人口计生委日益增长的容量扩展需求,使前期投资得到保护。NS-U6000 对应用卷进行基于时间点的快照功能能,极大的提高了存储的空间利用效率,实时的快照镜像使得NS-U6000非常适合于数据备份和恢复;
        虚拟磁带库(DFT VTL-16)
        本次数据备份平台基于数据高安全性保障考虑设计,采用D2D模式进行数据的安全保护,在数据需要备份的情况下,通过本次采购的备份软件,设定备份策略,可以每天定时将Oracle数据库数据通过FC网络备份到虚拟磁带库,保证在业务空闲时间段内完成Oracle数据库的高速备份;当需要恢得数据时,可直接从虚拟磁带库读取。虚拟磁带库为业务应用数据提供基于时间段的快速备份和恢复,缩短了备份窗口,减少了因备份对应用服务器资源的占用时间,节省宝贵的CPU 资源。同时快速的数据恢复也缩减了应用系统的中断时间,确保业务的正常运行
        在线应用保护平台(DFT QuickBack)
        该项目中DFT QuickBack采用旁路方式接入客户的信息化环境, DFT QuickBack通过服务器端软件将数据分流一份至DFT QuickBack从而不影响服务器的性能,在不影响客户原有系统架构的基础上建立容灾系统。DFT QuickBack可对生产服务器的操作系统、应用、环境及生产、变更的数据进行远程传输,并根据网络实际状况自动调整远程容灾模式(远程同步或异步)。DFT QuickBack在做远程同步时,利用了精简式传输MicroScan技术,以512字节为最小单位扫描磁盘变化并只传输发生变化的数据,从而大大节省了广域网络的传输带宽,在此项目实际应用中,DFT QuickBack的远程容灾传输占用的带宽极小,只需传统容灾技术带宽的1/50到1/5,为安徽人口计生委节省了大量的网络传输成本。
        基于DFT QuickBack的在线应用保护平台将受保护系统的磁盘数据块同步到DFT QuickBack。在DFT QuickBack保存有重要系统数据的历史时间点镜像,当用户需要将目前最新的生产数据恢复到某个历史点时,只需将快照累加恢复即可;当系统的数据因感染病毒、误删除等其他故障发生意外时,无需将目前最新的数据状态回滾至历史时间点,只需将快照数据Mount到服务器上,产生一新的磁盘,从而将原数据恢复。使用DFT QuickBack简化了备份过程同时节省大量的恢复时间,通过DFT QuickBack在几分钟内快速进行基于时间点的数据恢复,保证在线业务及时恢复。
软件故障业务连续性:当应用服务器所产生的数据发生丢失、故障或人为错误导致不可用时,DFT QuickBack可立即将同步的数据直接指向该服务器,服务器在本地操作远程DFT QuickBack提供数据的状态下继续提供服务,有效的保证了业务就用系统的正常运行。同时DFT QuickBack的快照可以避免同步过来的数据出现错误(通过Mount历史正确数据即可),确保了数据的准确性。
        硬件故障业务连续性:当服务器硬盘故障时,服务器通过SAN BOOT、boot CD来引导,远程从QuickBack启动该服务器镜像文件(操作系统、应用和数据)进而提供持续的服务;当服务器无法启动时,也可通过VMWARE虚拟机远程调用QuickBack镜像文件,进而启动业务应用系统,保证业务应用正常运行。
        当自然灾害发生时,本地的机房摧毁,数据完全丢时,可立即启用QuickBack容灾系统,可以有效的保证安徽人口计生委信息中心数据和业务应用系统的持续稳定的运行。
