安徽定远供电公司数据灾备系统

项目背景
        随着电力系统信息化建设的不断推进,业务的快速发展,各种应用系统已陆续建成并投入使用,这些应用系统为电力行业的发展起着重要的作用。如何保证这些系统更加稳定可靠的长时间运行,是信息建设进程中的重中之重,而其中,维系整个业务系统生存的就是在系统中不断产生、交换、变更地业务数据。保证业务系统的稳定也就成了保证业务系统中数据的安全和可靠。
        在电力企业中,应用业务系统数量不多,主要有MIS系统、OA系统,计费系统等核心系统。MIS系统包括业务管理子系统、电费管理子系统、用电检查子系统、计量管理子系统、用户管理子系统;以上系统数据必须得到最安全的保证,一旦数据发生损坏或丢失,造成的后果将是不可估量。
        需求分析
        安徽定远供电公司的服务器系统主要有9台数据服务组成(6台windows平台的SQL服务器,2台windows平台的oracle服务器和一台exchange服务器),目前对服务器的数据都未进行专业的数据备份保护,重要的数据也只是人工的备份操作,如定期刻光盘、拷贝到移动硬盘上等,一旦系统或者某一硬盘出现故障,将无法及时、可靠的恢复数据,甚至造成数据丢失,直接影响供电公司业务的正常运行,基于这种环境下,信息中心决定建设一套针对服务器数据的存储备份恢复系统,来保证数据的安全和业务的持续运行。
       DFT解决方案

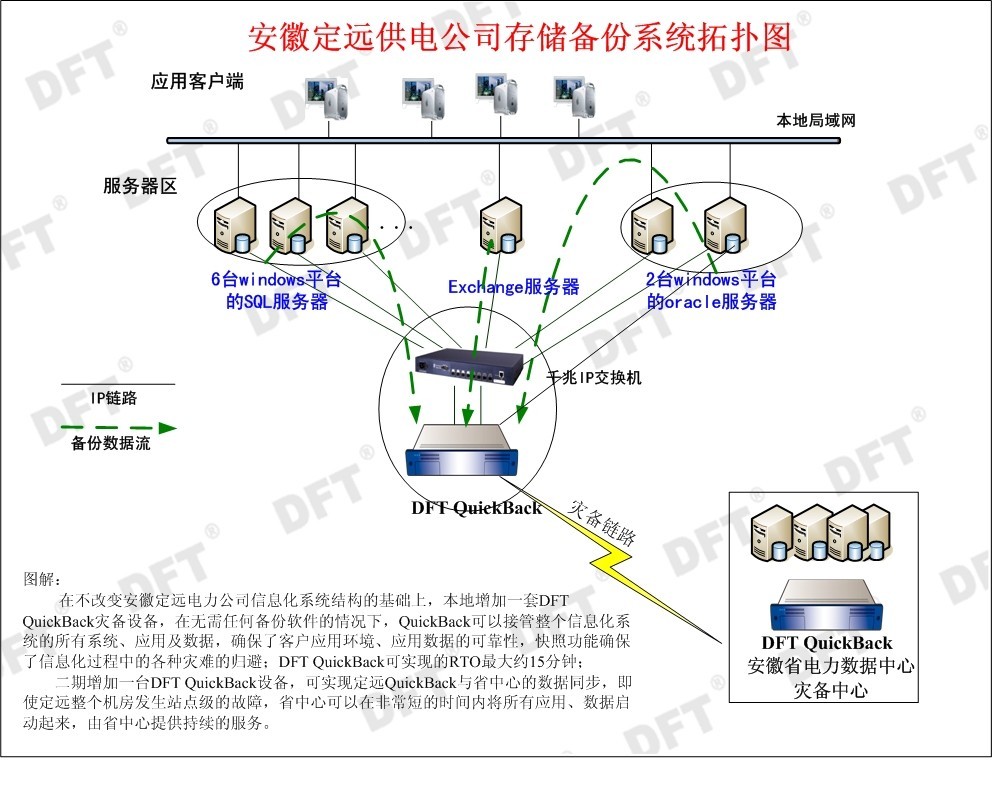

        如拓扑图所示,定远供电公司总计有9台数据服务器需要进行数据备份保护,从数据的安全高效备份和未来扩展的角度考虑,DFT本次数据备份采用千兆IP网络进行服务器群和备份设备之间的连通,做好了数据保护,就能够及时的恢复业务系统,减少数据中心之间切换带来的风险。
        在不改变安徽定远电力公司信息化系统结构的基础上,本地增加一套DFT QuickBack灾备设备,在无需购买额外备份软件的情况下,QuickBack可以为整个信息化系统的所有系统、应用及数据提供全方位的灾难备份恢复,确保了客户应用环境、应用数据的可靠性,快照功能确保了信息化过程中的各种灾难的归避;DFT QuickBack可实现的RTO******不超过15分钟;

        二期在省电力信息数据中心增加一台DFT QuickBack设备,可实现定远QuickBack与省中心的数据同步,即使定远整个机房发生站点级的故障(如发生地震、火灾等),省中心可以在短时间内为定远县供电公司提供远程数据恢复,或者直接在灾备中心将所有应用、数据启动起来,由省中心提供持续的业务服务。
        一期可实现功能如下:
        在数据中心使用的存储系统本身能提供RAID保护机制,在一定程度上保证数据不丢失,但是这是在物理层面上,如果业务系统上出现逻辑错误造成数据丢失,则RAID保护机制就没有办法恢复这些数据。为此,我们在QuickBack配置了内部卷快照软件――Snapshot,使用该软件实现数据本地的数据保护,尤其是产生逻辑错误时,可以随时对本地盘上的数据进行快速恢复。对于每个虚拟的逻辑卷,提供高达255个快照版本。随时可以Mount出来进行数据读写。此外,还有Copy功能,将Snapshot拷贝出来,形成一个逻辑卷,进行读写。然后直接将Snapshot或者Snapshot拷贝出来的LUN通过iSCSI HBA卡或者FC HBA卡,派给业务服务器。这样通过iSCSI/FC HBA卡直接读取QuickBack中备份的系统盘及数据盘,启动服务。
    关于业务回迁
        如果存储/服务器发生灾难,停止服务,在修复好服务器/存储之后,我们可以立刻调用DFT QuickBack中的镜像磁盘通过LAN直接进行数据恢复,由于镜像磁盘与生产磁盘的数据是时时同步的,所以差异数据可以接近0,保证恢复出来的服务器是接近0数据丢失的。Recovery CD的Microscan功能可以保证恢复的有效性。因为Recovery CD自身具有一套操作系统(Linux或Windows),所以不需要先在损坏的服务器中安装任何系统,直接可以启动Recovery CD,调用系统备份磁盘进行恢复。
    关于磁盘的恢复
        在数据盘发生故障无法使用的情况下,可以即刻将DFT QuickBack中的备份卷派给主机使用,首先恢复业务,这一操作,大大减小了RTO与RPO,由于数据之前是时时备份的,故DFT QuickBack中备份卷的数据影像与主机是接近一致的,数据丢失接近于零,而业务恢复的时间也就是短短的手动换卷的时间。如果不幸的破损的数据同时同步到了DFT QuickBack中备份卷,使得备份卷也无法使用,这时候我们就可以启动快照,Mount出快照到主机上,先恢复业务,在硬盘修复好之后,再恢复数据。
    关于系统和应用的恢复
        在灾难来临之后,系统也可能受到致命的错误,从而无法启动,这时我们就可以使用Recovery CD来通过本地以太网络恢复系统。Recovery CD本身内部装有一套Linux/Windows操作系统和iSCSI驱动,通过光驱启动服务器后,可以读取Recovery CD中的系统,再为系统配置IP地址后就能够通过iSCSI协议调取DFT QuickBack中备份的系统盘影像及其快照。Recovery CD使用了MicroScan技术,使得系统恢复的速度大大提高。快照的备份使得即使在备份影像都原盘系统的影像的情况下,调用若干天前的较好的备份影像来恢复。

        实施效果
·24x7持续保护应用服务器
        透过应用服务器端的磁盘保护工具,定远供电公司所有系统和资料将得到及时监听,在几乎不影响应用程序运作的情况下记录磁盘区块新增异动,并依照管理者设定的保护原则,将差异的磁盘区块持续或定时排程的复制到QuickBack储存服务器,接着运用Snapshot快照技术,保存多达255个不同时间点的磁盘复本,无论应用服务器的系统当机、资料损毁或是硬体故障,都可以利用磁盘复本在最短的时间内复原至正常状态。
·立即检视、随时验证的备份还原
        传统备份机制只能从备份纪录中确认工作执行完毕,却不代表资料已被正确保护, 且回复失败的可能性很高。 DFT QuickBack在应用服务器端就能快速转换快照磁盘复本并检视内容,透过iSCSI及或Fibre Channel与应用服务器连结,1分钟内就能直接载入档案系统进行资料比对和还原验证,完全不需长时间的资料回复,或占用服务器本身的磁盘空间,影响系统运作。
·100%保证资料库回复一致性
        应用服务器的资料库在执行快照时为了确保回复资料一致性,必须暂时停止运作。 DFT QuickBack特别针对所有主流的资料库、应用程序,提供应用感知(Application-aware)的资料库代理程序(DB agent),当资料库接收到快照通知时,代理程序会自动执行记忆体资料写入磁盘,快照后重启资料库等动作,不需撰写Script,就能100%确保快照备份时资料库的一致性,而且执行时资料库只会暂停一瞬间,完全不影响日常营运。
·5分钟复原作业系统,关键应用不中断
        恶意程序破坏、更新程序冲突、硬盘故障等状况都可能导致作业系统不稳或当机, 传统备份机制需要冗长的程序才能回复正常运作。透过DFT QuickBack的Remote Boot 远端启动机制,可以在意外发生后,指定最后或特定时间点的快照复本磁盘,在应用伺服器重新开机后接手本机硬盘,5分钟内就能恢复系统正常运作,完全不需重新安装作业系统和回存资料,将停机造成的损失降至最低。
·10分钟复原服务器/储存设备,节省硬体支出
        应用服务器随时可能因某个硬体组件故障造成停机,传统的空机备援方式不仅耗时 费力,更有兼容性的疑虑;建置高可用性丛集(HA/Cluster)不仅成本昂贵,管理更 是一大负担。 DFT QuickBack结合虚拟服务器(如VMware、Hyper-V)作为应用伺服 器的复原平台,透过P2V复原机制(physical to virtual recovery),将快照磁盘复本直 接指派给虚拟机器(virtual machine)使用,不需冗长的档案系统转换程序,不需考 虑硬体与驱动程序兼容性,不用准备相同型号的备援服务器,10分钟内就能在虚拟 服务器上启动虚拟的备援服务器,快速恢复服务。相较于传统备援机制,可节省硬体的采购与维护成本。
