项目背景
中国人民解放军电子工程学院建于1979年9月，是全军“211工程”重点建设院校，担负着为全军培养高素质新型信息作战指挥和工程技术人才的任务。学院位于安徽省省会合肥市内，占地千余亩，建筑面积约20万平方米，基础设施配套齐全，有全军重点建设学科、重点建设实验室；有设备先进的信息化教学大楼、学科实验楼、网络技术楼、文化课专修室和藏书丰富的图书馆。图书馆藏书50余万册，各类期刊杂志600多种，设有专业阅览室、外刊阅览室、和教员阅览室等。实验中心设有工程力学、现代物理、数字电路、微波技术等５７个实验室，计算中心有各型微机500多台，电教中心具有摄、录、编、播全部功能，全院装有校园信息园区网和光纤笔录电视教学系统。
展望未来，中国人民解放军电子工程学院将认真贯彻党的十六大精神，以邓小平理论和"三个代表"思想为指导，以发展为主题、创新为主线、改革为动力，加快实施"人才兴院"战略，与时俱进，扎实工作，成为特色鲜明的信息战人才培养基地、科技创新基地、为部队服务基地，实现创建军内一流院校的奋斗目标。
项目需求
目前,网络在解放军电子工程学院各种信息的收集、处理、存储、传输和分发中扮演着极其重要的角色,大大提高了教学质量和管理水平,但是,随之也带来了一些新的问题,其中最值得关注的就是系统失效,数据丢失或遭到破坏。为了解决数据存储的种种问题，解放军电子工程学院对校园信息网提出这些需求：
·需要提供大容量存储的磁盘阵列用来存储教育教研过程中产生的大量数据；
·支持多用户、多操作平台共享数据；
·由于之前数据都是分散存储在每台服务器本地硬盘中，数据分散且管理不方便，需要数据能够集中管理；
·有足够的安全管理措施；
·有完善的数据保护措施；
· 降低管理、维护的成本和费用，保护用户投资；
项目实施
根据学校机房存储需求分析，经DFT公司认真分析，本方案采用FC-FC磁盘阵列DFT ES-1600-4030一套（用于网络中心机房），FC-SAS磁盘阵列RS-3016F4两套（分别用于图书馆机房和电教中心机房），光纤交换机一台。

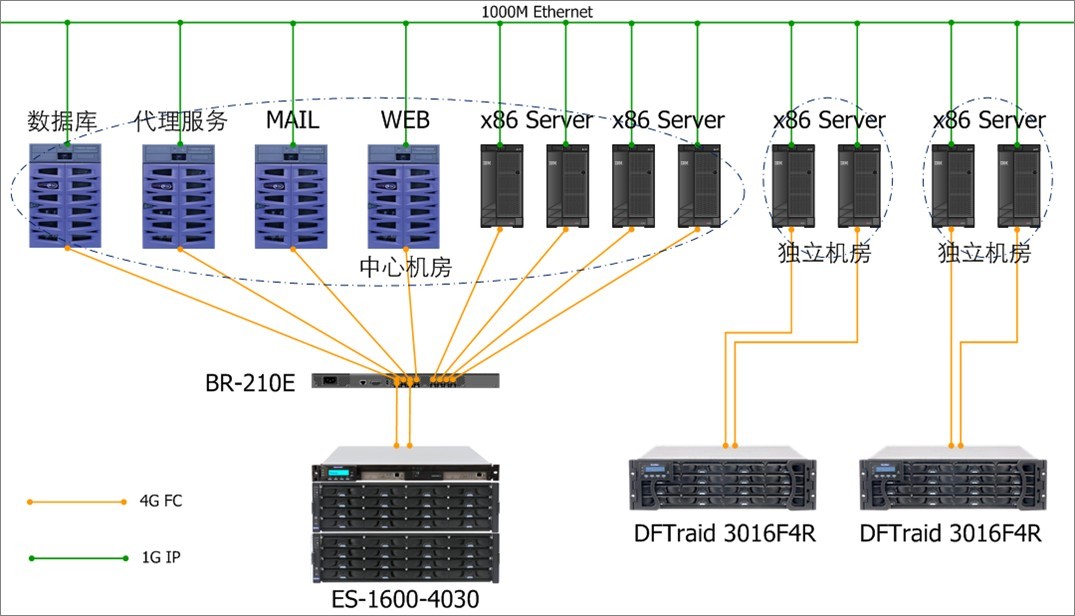

拓扑图：
学院中心机房：
在学院中心机房中，每台服务器中（其中包括1台oracle数据库服务器、代理服务器、邮件服务器、WEB服务器、4台X86服务器）安装一片LPE111-X光纤卡，通过光纤线与光纤交换机BR-210E连接，DFT ES-1600-4030与光纤交换机连接，DFT ES-1600-4030自带2个16盘位的扩展柜，每个扩展柜配置16块750GB SATA硬盘，做RAID5+Spare，使得可用容量达到10.5TB，充分满足数据存储需求。
学院图书馆机房：
在学院图书馆机房中，2台服务器中分别配置一块LPE111-X光纤卡，通过光纤线与DFT RS-3016F4R直接相连，DFT RS-3016F4R中配置16块750GB SATA硬盘，做RAID5+Spaer，使得整个存储系统的可用空间达到10.5TB，能够充分满足图书馆电子图书存储需求。
学院电教中心：
在学院电教中心机房中，2台服务器中分别配置一块LPE111-X光纤卡，通过光纤线与DFT RS-3016F4R直接相连，DFT RS-3016F4R中配置16块750GB SATA硬盘，做RAID5+Spaer，使得整个存储系统的可用空间达到10.5TB，能够充分满足电教中心对音像资料的存储需求。
方案实施效果
通过DFT的存储解决方案，不仅有效的帮助解放军电子工程学院存储系统解决了对应用的需求，也为解放军电子工程学院存储系统以后的发展奠定了良好的应用系统基础，以下简单的描述DFT存储解决方案为解放军电子工程学院存储系统带来的几点益处：
性能超群：采用4Gb/s光纤主机通道磁盘阵列，其中ES-1600-4030提供3200MB/S的带宽，RS-3016F4R提供1600MB/S的带宽，是适合于诸如视频、图像、数据库和高性能计算的理想带宽的存储解决方案。
方便管理：DFT磁盘阵列提供的存储管理软件可以在本地或远程设置，管理，监测和调整盘阵的运行。友好的基于浏览器的图形用户界面全面显示盘阵的拓扑结构及运行状态，使发生的问题轻易得到处理，保障系统持续运行。
DFT磁盘阵列的管理软件提供了强大的自动优化功能，如自动磁盘间负载平衡、初始化和写入时校验确认、根据应用进行I/O优化等。自动呼叫功能提醒管理人员任何细微的异常情况，加上系统的S.E.S.（SCSI Enclosure Service）的7×24全程监控，将任何错误信息通过蜂鸣器报警、用户操作面板显式以及传呼、Email等方式通知系统管理员。使管理员对系统运行时刻了如指掌。
存储整合：采用成熟稳定的FC-SAN架构。 4Gb/s的光纤通道技术，可以在服务器和存储设备之间实现更高速的通信，无论是从服务器到存储设备或是从在线的备份介质上恢复数据都可以获得更快的数据传输速率，通过多条链路连接可以保证高可靠性，保持对1Gb/s和2Gb/s光纤组件的兼容，从而保护客户的投资。
数据安全：通过以上的架构方案， 服务器中所有数据的保存位置在DFT磁盘阵列上，DFT磁盘阵列采用全冗余架构，并通不同的RAID级别保证了用户数据的安全可靠。本次方案中采用RAID5+Spaer，保证坏2块硬盘的情况下，数据不丢失。
