中国银行天津分行安防系统建设

项目背景
        中国银行天津市分行新营业办公楼是一幢集内部办公及银行对外服务为一体的高档综合性智能大厦。办公楼由裙楼和主楼二部分组成(联体)。地下共一层,作为金库、停车场、设备机房等公共区域使用。地上共二十三层,主要用于办公区、银行对外办理业务、客户服务中心和其他相关设施
为确保办公楼内部安全和提高防破坏能力,建立符合安全防范一级防护工程要求的安全防范系统,保证办公楼安全和现代化的管理,新大楼需建设有效的安防系统。
        项目需求
        新大楼的安防系统建设,包括:视频监控、门禁一卡通、报警系统等几个子系统的建设,以及视频监控、门禁一卡通、报警系统之间的集成与跨系统报警联动。项目要求以纯数字的方式进行建设,视频监控、门禁一卡通、报警等几个子系统都能通过通用的内部局域网进行统一的管理和联动

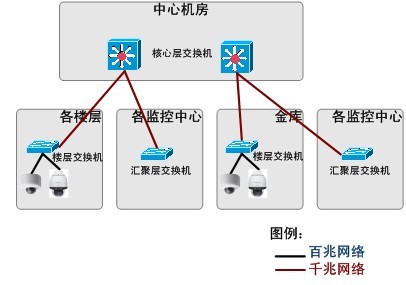

对于视频监控部分,整个视频监控系统的网络架构分为二层,依次是:
1)接入层交换机放置在各楼层弱电间(弱电井)中,其前端接入本层IP摄像机,并将信号传送到中心机房的核心交换机;
2)核心交换机部署在中心机房,实现对全网络中所有视频数据的接入、转发,核心交换机需要提供不低于6G的背板带宽。

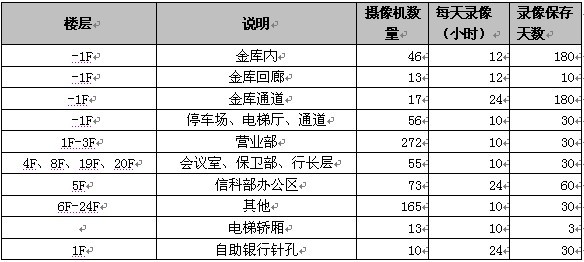

整个系统分为两大部分:对金库区的监控、对整个大厦的监控,这两部分物理隔离,分别有自己的存储系统和监控中心。各区域监控点需求如下: 所有监控图像存储在5层核心机房,金库区监控图像独立存储。
        解决方案
        中国银行天津分行现有局大约有720个监视点,由于作业时间的和数据安全性程度的不同,监控和数据的存储要求也有所区分,其中金库区域数据最为重要,要求存储6个月,即180天,并且单独存储。具体需求如下:

考虑2TB的SATA硬盘,经过格式化后其可用容量为1.818989TB。
金库区域含金库内46个监视点和金库通道17个监视点,每天分别录像12小时和24小时,数据存储180天。则金库区域需求存储容量为。
1.5Mbps/路×46路×3600秒/小时×12小时/天×180天÷1024÷1024÷8
=63.96TB
1.5Mbps/路×17路×3600秒/小时×24小时/天×180天÷1024÷1024÷8
=47.28TB
金库区合计需要111.24TB
        根据上述63个监视点数据存储总量的要求,111.24TB容量需要的实际可用硬盘数为:111.24÷1.818989=62块,一般在RAID 5, RAID时16片硬盘可以实现******的读写性能,因此需要62÷(16-1)=5组RAID,则总计需要67块硬盘,采用Global Hot Spare技术,在每套磁盘阵列中,用3块热备盘为RAID提供热备硬盘,因此,整个金库区共计需要70块硬盘
其他区域,依次计算,需求容量为约300TB(此部分要求一定的冗余),整个非金库区共计需要196块硬盘。

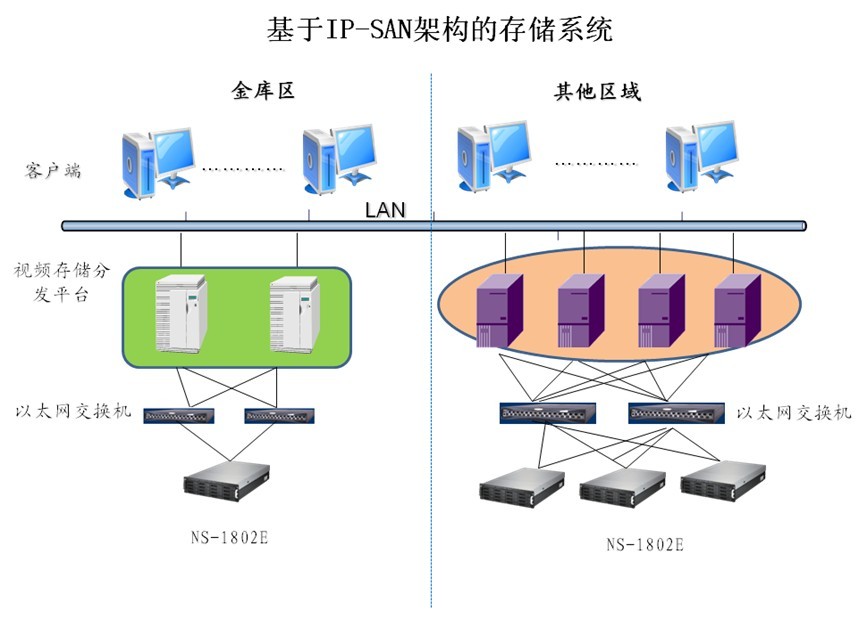

视频监控应用对与存储设备要求具备高带宽、大容量的要求,因此在此项目中,DFT向中行推荐了高性价比的NS 1802E存储产品,该产品对外提供4个1Gb iSCSI主机接口,同时可以扩展到112块硬盘,单套存储系统224T的容量。
该项目共计采用DFT NS1802E存储系统4套,266片2TB 企业级SATAII磁盘,涉及容量超过500TB。

        实施效果
        项目前期,DFT 1802E产品通过了多家安防监控平台厂家的严格测试,获得了客户和系统集成商的高度认可。系统在中行实施完毕后,运行稳定,进一步获得了中行的认可。中行安保部总经理张总说道:我在2000年初在深圳科技部任职时对DFT品牌就已经比较了解,是一家有实力的国产存储厂商,经过现在这个项目,我对DFT这个品牌有了更深的认识。
