东莞百和成功案例

用户现状与需求
        东莞百和织造有限公司,是台湾上市公司百和集团成员之一,由于强大的研发和制造能力,其产品范围涵盖了粘扣带、织带、鞋带以及电绣专业领域。持续多元化发展的同时,更将触及深入反光材料的研发制造。
对于制造业的特点来说,数据丢失即意味着业务文件、客户资料、业务数据的丢失,企业的业务将难以正常进行。而目前人为的操作错误、硬盘的损毁、电脑病毒、自然灾难等等都有可能造成数据的丢失,这类情况比比皆是,所以,对IT系统建立一套完善的数据保护手段,当发生任何的数据丢失时,能够尽快的恢复计算机系统和数据,保证企业业务能够正常运行是至关重要的。以下是东莞百和织造有限公司提出的数据保护需求:
    ·实时性
        因数据库服务器的应用业务极其重要,方案必需满足两台数据库服务器其中一台出现故障时,故障服务器可的业务可切换到另一台服务器上正常运行,以保证数据库服务器对应的业务正常进行。
    ·数据安全性
        由于数据库服务器的部分用户会进行一些必要的数据操作,为了避免因人工操作失误或硬件故障等原因而导致数据永远丢失,这对用户的损失是不可估量的,故保证数据的安全是极其重要,用户希望能通过备份软件自动将数据每隔一段时间做一次备份操作,以满足用户需要找回前一段时间的数据。
    ·管理简单
针对此次项目,用户希望在满足以上的存储备份需求之外,还要求此项目所涉及的存储设备与软件管理简单。
        DFT存储方案

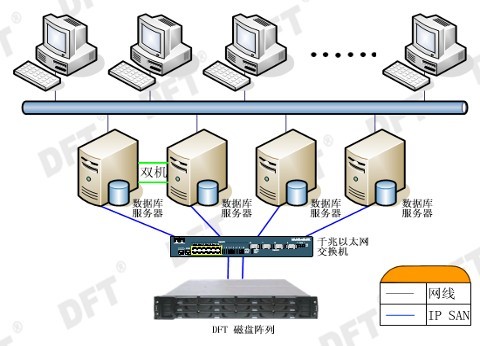

        根据用户数据存储的要求,本方案选用DFTraid 2012I磁盘阵列1台(64位PowerPC 750 FX RISC,600MHz 前端总线,标准配置 512MB Registered ECC DDRAM,******支持到2GB,单柜容量9TB),双磁盘通道,对外主机接口2*1Gb/s ISCSI接口。主机外加1块千兆ISCSI网卡或千兆以太网卡(通过ISCSI Initiator软件绑定)直接与磁盘阵列相连,构建成IP SAN的架构,数据传输高速、稳定、安全。

        方案中使用DFT磁盘阵列做中心存储,配置4TB的容量构建成两个Logic Drive(每个Logic Drive容量为2TB),并针对目前的客户的用户需求,将一个Logic Drive分成两个分区,并分别映射到两台服务器上(联想服务器和Dell服务器),以供数据库的存储;而另一个2TB的Logic Drive映射到单独的备份服务器上或其中一台服务器上(用做备份服务器)。
        通过使用这种存储架构,再将两台数据库服务器配置成双机的架构,在平时两台服务器运行各自的业务应用,当一台服务器出现故障时,双机软件会自动用另一台服务器接管故障服务器;当两台服务器出现故障时,此时存放在磁盘阵列内的数据还存在,用户可以再使用一台新服务器接管所有业务应用。通过使用这种备份架构,可将4台数据库服务器的数据自动备份到DFT磁盘阵列内(在数据库使用的状态下),并根据用户的环境与需求定制备份策略,以保证数据的安全可靠。
        方案实施效果
    ·应用实时
        通过DFT磁盘阵列构建好一个RAID组,并分成两个分区分别映射到两台服务器,所有数据的读写都通过服务器进行管理,数据安全、可靠。再通过DFT的双机软件将两台服务器的应用搭建成一个双机互备的架构,以保证当一台服务器出现宕机时,另一台服务器自动接管故障服务器的应用。
    ·数据安全
        通过以上的架构方案, Dell服务器和联想服务器的数据库的保存位置在DFT磁盘阵列上(DFT磁盘阵列的所有功能模块都已固化在芯片内,并且磁盘阵列采用全冗余架构),数据的保存安全可靠。再通过DFT的备份软件对四台服务器的数据进行自动备份,根据用户的要求来定制备份软件的备份策略,以保证前一段时间的数据可恢复性。且DFT磁盘阵的一个供Dell服务器和联想服务器的RAID组,可通过用户手动定制的备份方式将数据备份到其它服务器或当前服务器。通过这3层的有效保护,数据安全、可靠。
    ·管理简单
        本项目的DFT磁盘阵列可通过RS232(串口)和RJ45(网口)进行图形界面的管理,而DFT HA双机软件和DFT Mars备份软件也是通过图形界面的管理,整个系统管理简单、方便。
