上海互动电视台存储系统解决方案

项目背景
        上海文广互动电视有限公司(SiTV)成立于2001年12月31日,是上海文广新闻传媒集团(SMG)旗下从事数字电视和视频点播业务的经营实体,是中国目前规模最大的有线数字付费频道集成运营平台、数字电视频道运营商及多媒体内容体提供商和服务商。2003年8月,上海文广互动电视有限公司通过了ISO9001质量管理体系认证。
        上海文广互动电视有限公司秉承“开放、合作、共赢”的理念,本着“内容超级、服务互动”的宗旨,与数字电视产业链各方形成合力,共同拓展市场空间,推进数字电视发展。截至2006年底,SiTV全国数字付费频道集成运营平台播出数字节目超过100,000小时节目,集成全国数字付费电视频道21套,通过卫星传输到全国120多个城市的有线电视网络,在全国有线电视用户中覆盖率超过70%,并开通了中国首个公共媒体专业客户服务呼叫中心。
        作为中国数字媒体业界最具影响力的品牌之一,上海文广互动电视有限公司谋求打造全国一流的数字媒体集成、分发和服务平台,为中国数字媒体产业发展发挥重要作用。
        项目需求
        此次建设的SITV 全公司非编制作网络系统,要求是一个具有卫星信号收录、素材上下载、资源共享、文稿编辑、视音频制作、审片、演播室播出全数字化新闻非编网络系统,并同时提供灵活的工作流程管理及调整的模式。该系统以网络为纽带,通过新闻平台对于资源的统一调配管理,提高新闻节目采、编、播的效率。系统设计和设备规格应符合标清数字电视广播规范。系统可支持标清多种主流格式编辑;支持上海SMG电视台的节目收录和交换,支持新闻素材的远程网络传输,文稿系统应与视音频制作编辑系统有机结合;文稿系统与各通讯社、互联网站有良好接口;存储系统有极高的安全稳定性;新闻播出服务器(或工作站)有完善的备份措施; 新闻非编网络系统将支持新闻业务,为至少2个新闻演播室,多个栏目提供制作和播出平台,并能为新媒体的发布提供内容信息。
        存储系统是基础硬件平台非常重要的组成部分,SITV全公司非编制作网络系统在整体设计上以在线存储为核心构成系统的存储体系。两台中央在线主存储设备采用DFT GS6998存储系统,两个控制器上配置8个FC主机通道分别连接在核心光纤交换机上,系统中各个站点走任意一个FC通道都可以访问到存储系统,系统都不会引起单点故障,这样就最大程度地保证了系统业务不间断运行,具有非常高的可靠性。存储规划
        本次设计为系统配置了SITV全公司非编制作网络系统高性能在线磁盘阵列,存储配置了750GB的SATA硬盘48块,采用10+1+1方式,共4组,40块数据盘,4块校验盘,并配置4块热备盘,有效实际存储容量24TB。

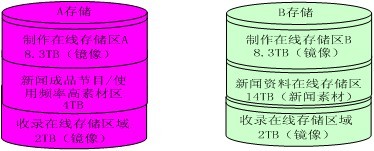

下图表示了设计中对存储的容量划分应用模式之一:

                                                                                   (存储容量划分示意图)
根据系统需求,从考虑系统安全性角度出发,存储容量分配如下:
    1 .在存储中划分8.3TB的存储容量,作为节目制作、编辑的区域,能够满足10天的节目/素材存储需求,并采用完全镜像的方式,以保证系统的安全性。即,当任意1套存储出现故障时,都不影响节目制作。
    2 .在存储中划分2TB的存储容量,作为收录素材/节节目的存储区域,能够满足10天的收录节目/素材存储需求,并采用完全镜像的方式,以保证系统的安全性。即,当任意1套存储出现故障时,都不影响节目收录。
    3 .考虑到非编成品节目以及使用频率高的素材对存储带宽的压力较大,将在存储(FC盘)上划出4 TB的存储空间,用于支持节目制作的扩展存储以及节目/素材调用。

        解决方案

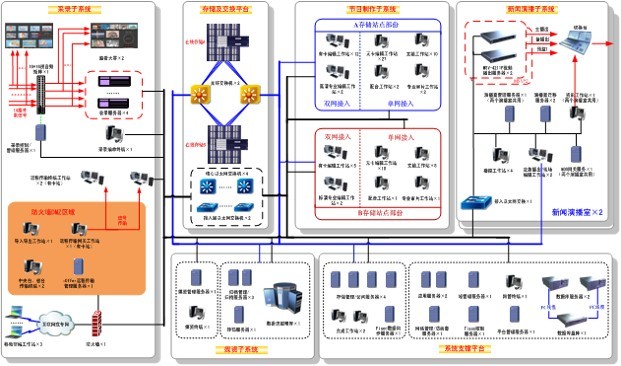

        如图所示,系统采用FC光纤网和千兆以太网作为基础网络,系统中主要的服务器、工作站采用灵活的接入方式。其中,存储管理/访问服务器(MDC/MDS)等都采用双网接入。收录服务器、合成工作站、迁移服务器、文稿工作站、审片工作站、专业精编工作站等采用单网。
        在逻辑结构上新闻非编制作网络系统的基础网络平台承担了系统的核心数据交换,本系统中所有的核心设备也部署在基础网络平台中。系统中工作站服务器等分别接入两台中心交换机,而存储管理/访问服务器在接入中心交换机的同时再接入FC交换机,这样,系统中重要服务器/工作站都能通过任意链路访问到数据库服务器、中心存储等核心设备,编辑制作子系统由于站点分布的位置不同,采用灵活的部署方式,但是在逻辑上通过以太网通路、FC光纤连接成为一个整体。
实施效果
        SITV 全公司非编制作网络系统建设完成后,存储系统将承担数字电视咨询类节目的制作与播出任务,它以非编制作业务流程为主线,实现素材采集、剪辑制作、文稿编辑、播出分发等功能,涵盖上载、剪辑、文稿、审片、播出、归档等工作流程。该数字电视网可提供标准规范接口实现与全台网业务的互联互通,与卫星收录、编辑制作、播出系统之间具有快速互联通道,为电视节目制播提供一个数字化、智能化、自动化安全可靠的存储技术平台。
