南方传媒集团互动电视平台系统

项目背景
        自2000年12月28日,广东有线电视台台网分离,成立网络股份有限公司,拉开了广东省广电改革的序幕。网络公司一成立,就按照"地下一张网"的要求,通过资产入股或控股收购,对各市县有线电视网络资源进行整合,建立全省统一有线电视数字平台。做到统一建设、统一管理、统一经营,努力扩大广电覆盖,确保广电节目的安全、优质播出。所以,网络公司是广东广电发展的基础和命脉,是实现省市县三级广电贯通的纽带,是应对境内外电子传媒激烈竞争的一个关键环节,也是广东广电发展新的经济增长点。"节目为王、网络为本",控制了网络,也就控制了传媒市场和传媒阵地。
广东省网络公司作为互动电视业务的建设和营运主体,负责南方传媒互动电视平台的投资建设,经授权面向全省和全国开展有线电视互动业务和IPTV业务。平台提供VOD点播、时移、回看、NPVR、虚拟频道等基本互动电视服务
        项目需求分析
        南方传媒集团互动电视平台负责开展有线电视互动业务和IPTV业务的运营管理,需要对平台内提供的VOD点播节目、时移节目、节目回看、NPVR节目、虚拟频道节目等节目数据实现采集、编辑、存储、发布等运营管理业务。
在线磁盘阵列是以上运营管理业务系统的核心设备之一,也是目前广电行业采用的最多的媒体资料存储方式,适合与对媒体资料的快速访问需要。在系统设计中,对在线磁盘阵列的设计主要有以下几个方面的考虑:
 ·具有大容量存储、 并且扩展方便等性能
 ·具有高的实测带宽
 ·具有高的实测读写性能
 ·性价比高,适合媒体资料的存储
 ·运行稳定,并且可靠的安全机制
        项目带宽分析

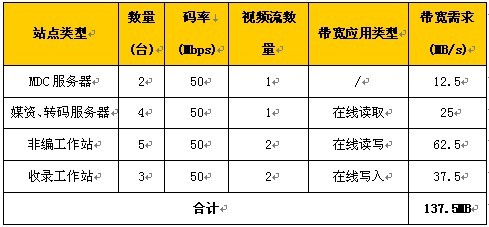

        在存储带宽的分析方面,我们主要考虑采用SAN网络连接存储系统的有卡工作站站点与服务器对带宽的影响,如下图所示:

        由上表,可以计算出整个系统需要的存储带宽,在设计存储设备时,要充分考虑计算出的带宽,最好留有20%的冗余。为以后扩容上留有充足的余量,可有效的避免在系统的扩充以后造成投资浪费。
        DFT存储解决方案

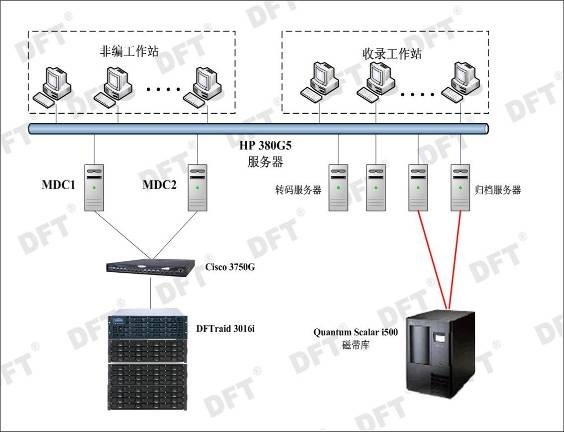

        针对南方传媒集团的项目需求和带宽分析,结合DFT多年来的广电行业存储解决方案经验,建议用户使用在线磁盘阵列采用高性价比的DFT RS-3016I一套(含3个SBOD扩展柜),并配置60块500GB SATAII磁盘,另配置思科3750G千兆以太网交换机构建独立的IP-SAN网络,昆腾i500带库直连归档服务器做媒资归档。项目拓扑图如下:



        项目组成部件
        编辑工作站:编辑制作高质量素材,采用最新的“CPU+GPU+I/O板卡”技术,完全达到并超过传统DTV+MAX+SDI制作水平。
        MDS服务器:安装StorNext软件模块,管理中心存储。
        在线中心存储:保存高低码率素材,采用DFT RS-3016I磁盘阵列产品,具备最高800MBps带宽,******存储容量64TB,采用双控制器、冗余电源、关键部件全部支持热插拔。具有强大的管理性能。
        IP-SAN交换机:连接编辑工作站点和中心存储,采用思科3750G千兆以太网交换机,端口速率1Gb/s。
        方案实施效果
        通过DFT在线存储解决方案,有效的保证了VOD点播节目、时移节目、节目回看、NPVR节目、虚拟频道节目等节目数据实现采集、编辑、存储、发布等管理业务的良好运营。另外通过IP-SAN的解决方案,实现了本地及网络编辑两种方式。同时为CPU+GPU+I/O技术的采用、全程TS节目编辑、高低双码率编辑、标清H.264节目的收录与编辑等先进技术提供了优良的数据存储平台。
         与DFT RS-3016I磁盘阵列连接的所有设备都只需要以太网络设备,相比高带宽的FC-SAN解决方案,在完全满足用户需求的同时,降低了存储连接成本,保护用户的有效投资。
